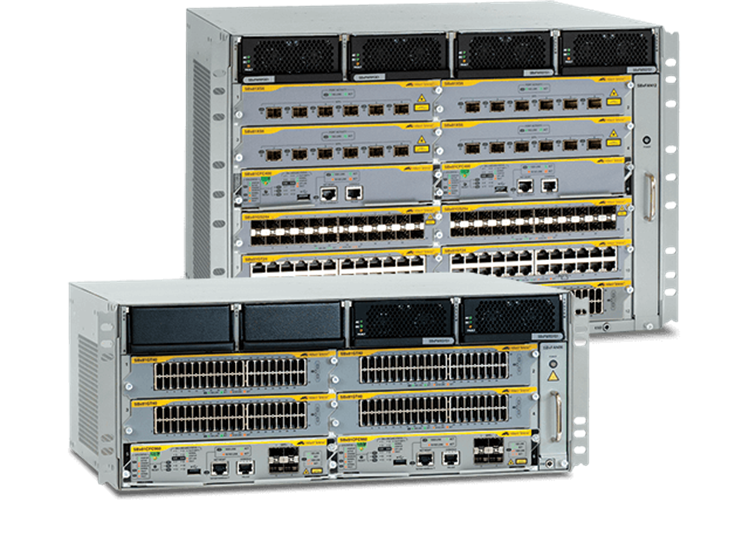

AT-SBx8100 series - Advanced Stackable SwitchBlade
Chủng loại : 40G QSFP+, Cổng 10G, Layer 3 Adv, Layer 3 Basic, POE Switch, Stackable
Là dòng switch core cao cấp của Allied Telesis hỗ trợ 6-12 slot, cho phép gắn 2 card controller, nhiều nguồn với các line card hỗ trợ tốc độ 1/10/40G. Bộ chuyển mạch AT-SBx8100 hỗ trợ Virtual Chassia Stacking Plus và các tính năng cao cấp như AMF (Allied Telesis Management Framework), Wireless Manager phù hợp mạng lõi và trung tâm dữ liệu.
Tài liệu cho AT-SBx8100 series
Tính năng của AT-SBx8100 series
- Giám sát hoạt động quang.
- Active-Active switch fabric
- Phần mềm quả lý Allied Telesis(AMF)
- Hệ điều hành đa tính năng AlliedWare Plus™
- Hỗ trợ hai khe cắm điều khiển và 4 hoặc 10 khe cắm giao diện
- Thân thiện với môi trường
- Tính năng bảo vệ vòng Ring (EPSRing™)
- Hỗ trợ các tùy chọn kết nối Gigabit và 10 Gigabit mở rộng
- Mật độ cổng cao trong thiết bị nhỏ gọn
- Hỗ trợ hai nguồn chạy chế độ dự phòng và chia sẻ tải.
- Giao diện cấu hình tiêu chuẩn.
- Chất lượng dịch vụ hàng đầu (QoS)
- Thời gian hoạt động tối đa với tất cả các phần cứng thay thế nóng (hot-swappable)
- Hỗ trợ cấp nguồn qua mạng Ethernet (PoE+)
- Tính năng Multicasting mạnh mẽ.
- Tính năng ảo hóa switch (VCStack™)
Đặt hàng
|
|
PoE Power | Class 3 (15.4W) | Class 4 (30W) |
|
PSUs in redundant mode |
1200W |
77 |
44 |
|
PSUs in boost mode |
2400W |
155 |
80 |
|
|
Maximum | Heat dissipation |
|
SBx81CFC400 |
48.3W |
164.8 BTU/hr |
|
SBx81GP24 |
34.4W |
117.4 BTU/hr |
|
SBx81GT24 |
34.4W |
117.4 BTU/hr |
|
SBx81GT40 |
53.9W |
183.7 BTU/hr |
|
ASBx81GS24a |
56.3W |
192.1 BTU/hr |
|
SBx81XS6 |
48.3W |
164.8 BTU/hr |
|
SBx81XLEM |
44.0W |
150.1 BTU/hr |
|
SBx81XLEM (+ module) |
65.0W |
221.8 BTU/hr |
|
|
Switching capacity | Forwarding rate |
|
SBx81XS6 |
120Gbps |
89Mpps |
|
SBx81XLEM (+module) |
184 Gbps |
137 Mpps |
|
SBx81GT24 |
48Gbps |
36Mpps |
|
SBx81GP24 |
48Gbps |
36Mpps |
|
SBx81GS24a |
48Gbps |
36Mpps |
|
SBx81GT40 |
80Gbps |
60Mpps |
| NAME | DESCRIPTION | INCLUDES |
|
AT-FL-CFC400-013 |
AT-SBx8100 Premium License |
OSPF2 (5,000 routes) ۼ BGP42 (5,000 routes) ۼ PIMv4-SM, DM, SSM VLAN double tagging (Q-in-Q) RIPng (1,000 routes) OSPFv3 (1,000 routes) BGP4+ for IPv6 (1,000 routes) MLDv1 & v2 PIMv6-SM, SSM RADIUS-Full UDLD |
|
AT-FL-CF4-AM40-1YR3 |
AMF Master License |
AMF Master 40 nodes for 1 year |
|
AT-FL-CF4-AM40-5YR3 |
AMF Master License |
AMF Master 40 nodes for 5 years |
|
AT-FL-CF4-AM80-1YR3 |
AMF Master License |
AMF Master 80 nodes for 1 year |
|
AT-FL-CF4-AM80-5YR3 |
AMF Master License |
AMF Master 80 nodes for 5 years |
| Model | Mô tả |
|
AT-SBx8112-96POE+ |
96-port PoE+ starter bundle. Bộ chuyển mạch AT-SBx8112 gắn sẵn 96 cổng POE. 1 x AT-SBx8112 chassis. 1 khung bộ chuyển mạch AT-SBx8112. 1 x AT-SBx81CFC400 controller fabric card. 1 Card điều khiển AT-Sbx81CFC400. 4 x AT-SBx81GP24 PoE+ line card. 4 card AT-SBx81GP24. Mỗi card 24 cổng 10/100/1000TX POE+. 1 x AT-SBxPWRSYS1 system power supply. 1 bộ nguồn AT-SBxPWRSYS1. 1 x AT-SBxPWRPOE1 PoE power supply. 1 bộ nguồn POE AT-SBxPWRPOE1 |
|
AT-SBx8112-12XR |
12-port 10G resiliency starter bundle Bộ chuyển mạch AT-SBx8112 gắn sẵn 12 cổng 10G 1 x AT-SBx8112 chassis 1 khung bộ chuyển mạch AT-SBx8112 2 x AT-SBx81CFC400 controller fabric card 2 Card điều khiển AT-SBx81CFC400 2 x AT-SBx81XS6 SFP+ Ethernet line card 2 card AT-SBx81XS6. Mỗi card 6 cổng SFP+ 2 x AT-SBxPWRSYS1 system power supply 2 bộ nguồn điện AT-SBxPWRSYS1 |
|

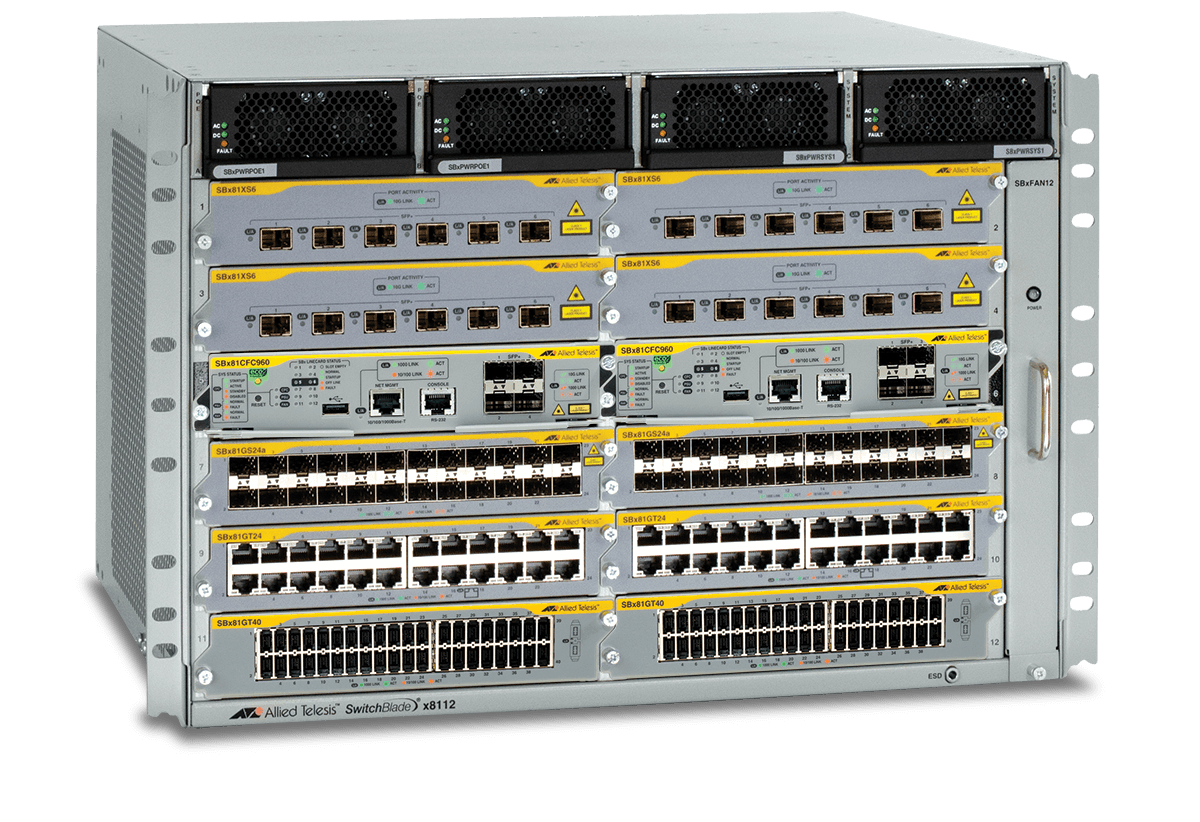

AT-SBx8112 |
Rack mount 12-slot chassis with fan tray Bộ chuyển mạch SBx8112 có 12 khe cắm, có khay quạt. |
|

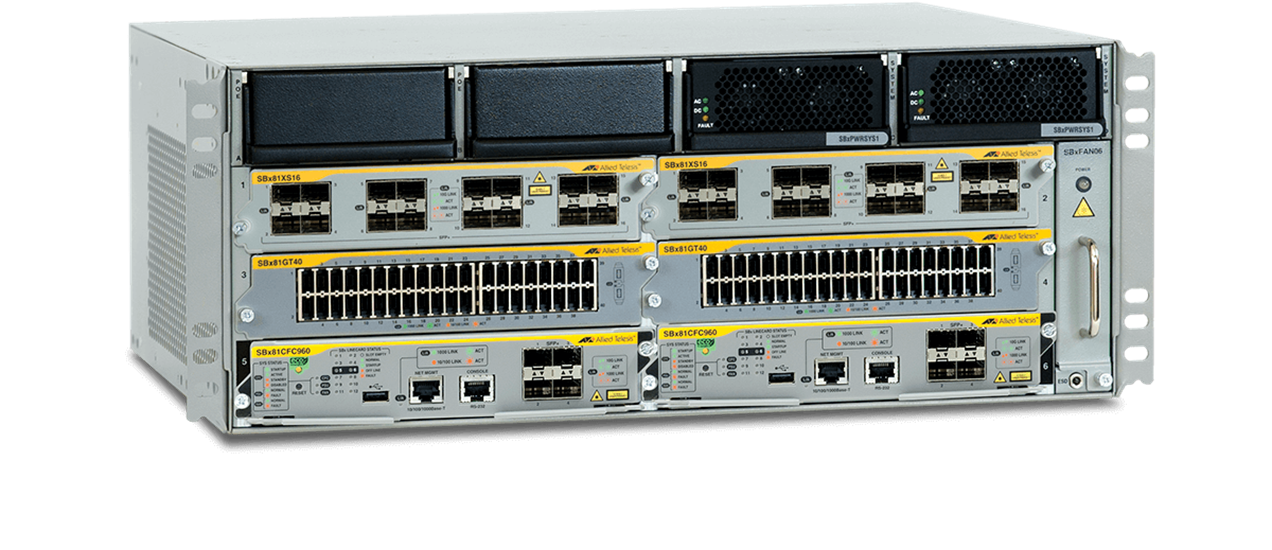

AT-SBx8106 |
Rack mount 6-slot chassis with fan tray Bộ chuyển mạch SBx8106 có 6 khe cắm, có khay quạt. |
|
AT-SBxFAN12 |
Contains four fans, temperature sensors and controller board for SBx8112 chassis. Mô đun quạt gồm 4 quạt, có cảm biến nhiệt độ dùng cho bộ khung AT-SBx8112 |
|
AT-SBxFAN06 |
Contains two fans, temperature sensors and controller board for SBx8106 chassis Mô đun quạt gồm 2 quạt, có bộ cảm biến nhiệt độ dùng cho bộ khung SBx8106 |
|

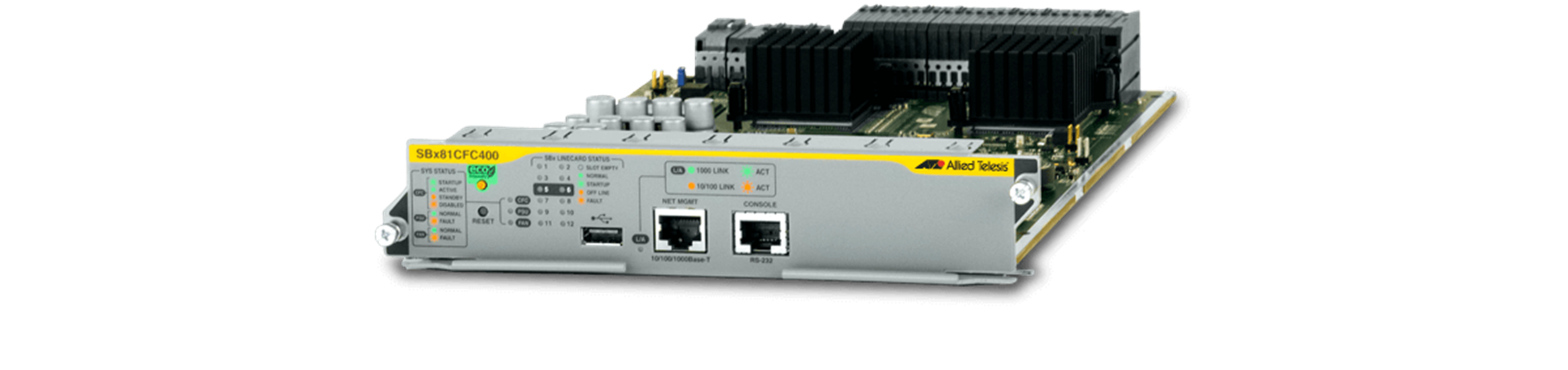

AT-SBx81CFC400 |
400Gbps Controller fabric card Card điều khiển 400Gbps |
|

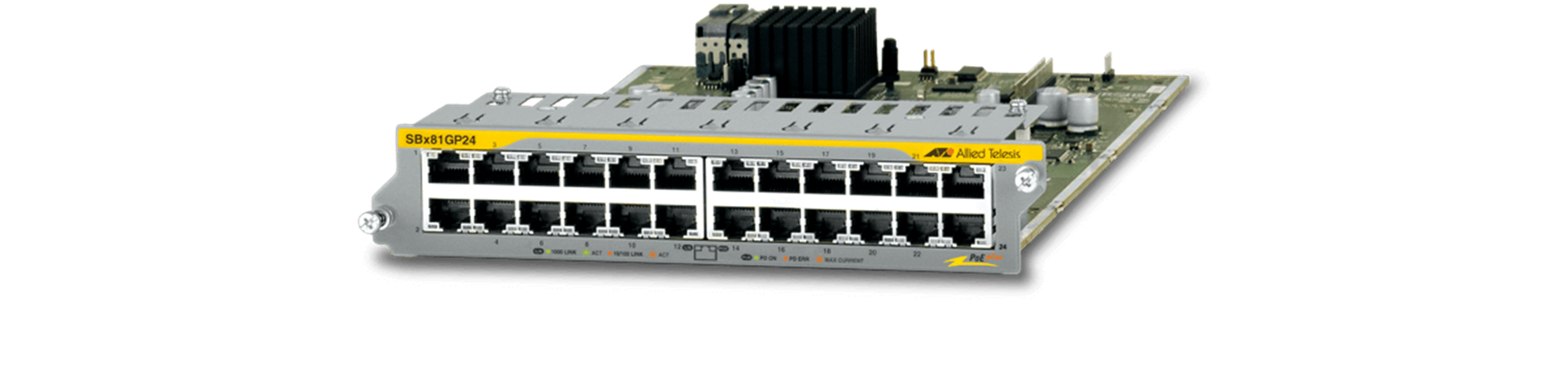

AT-SBx81GP24 |
24-port 10/100/1000T PoE+ Ethernet line card 24 cổng 10/100/1000T POE + card mở rộng Card SBx81GP24 gồm 24 cổng 10/100/1000TX POE+ |
|

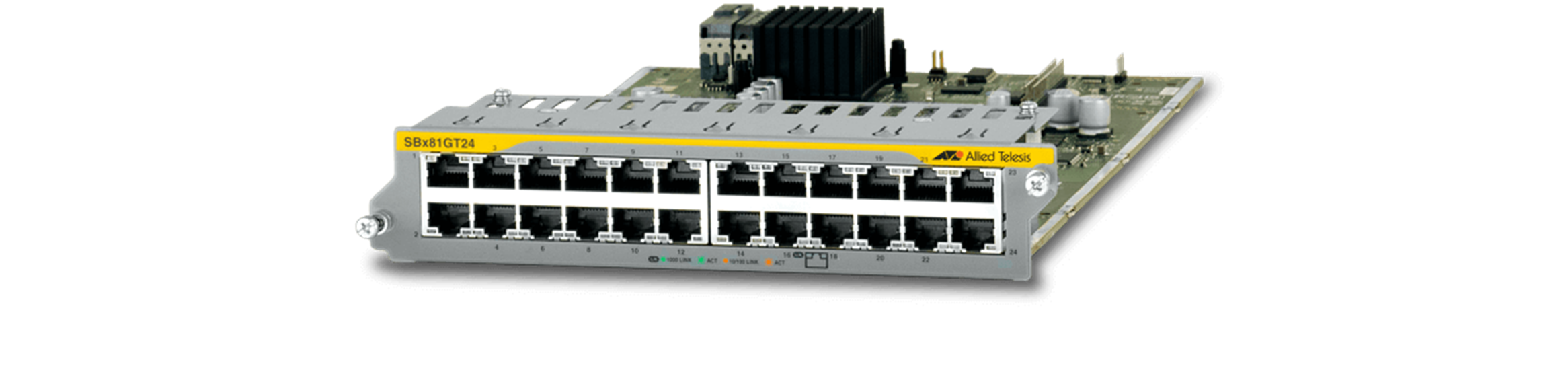

AT-SBx81GT24 |
24-port 10/100/1000T Ethernet line card Card SBx81GT24 gồm 24 cổng 10/100/1000TX |
|

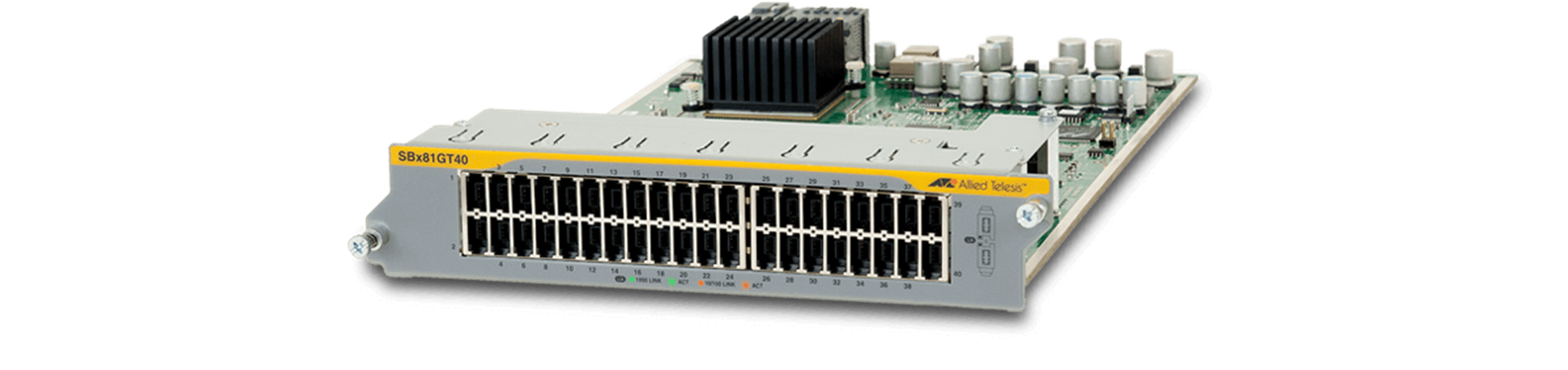

AT-SBx81GT40 |
40-port 10/100/1000T RJ.5 Ethernet line card card AT-SBx81GT40 gồm 40 cổng 10/100/1000T |
|

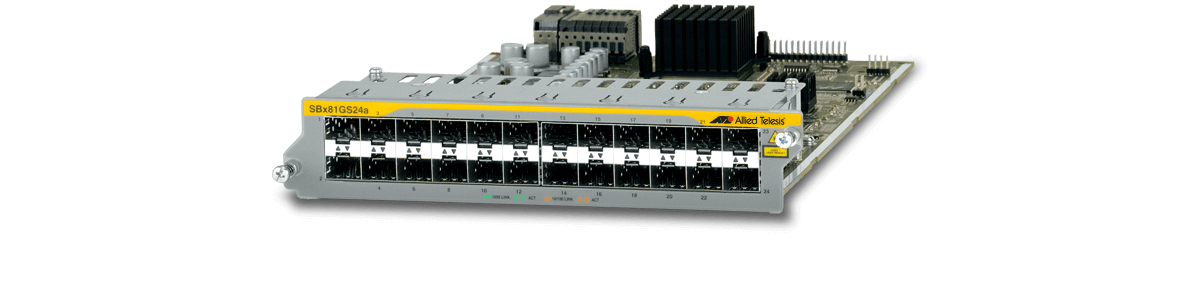

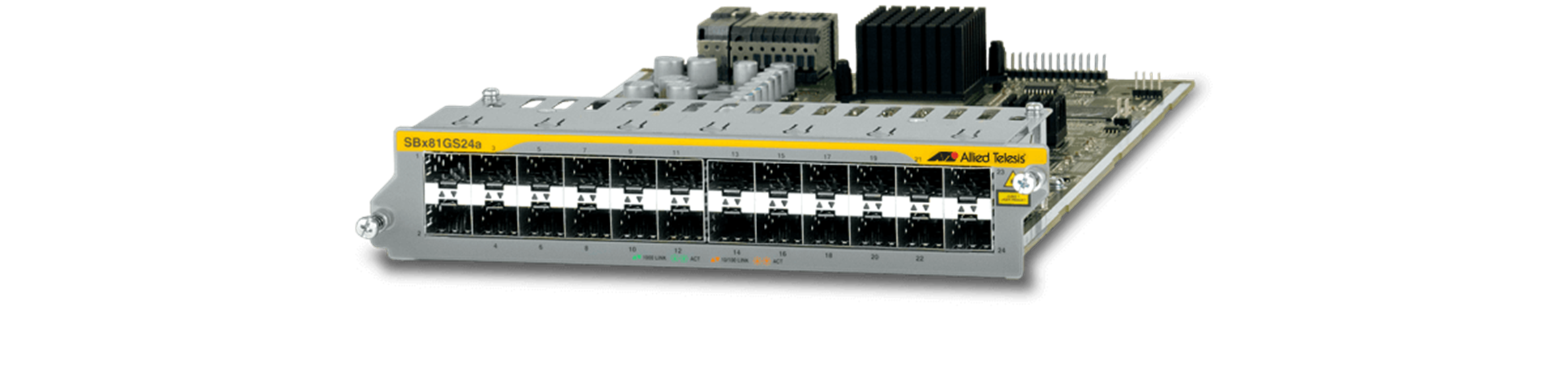

AT-SBx81GS24a |
24-port 100/1000X SFP Ethernet line card Car AT-SBx81GS24a gồm 24 cổng 100/1000x SFP |
|

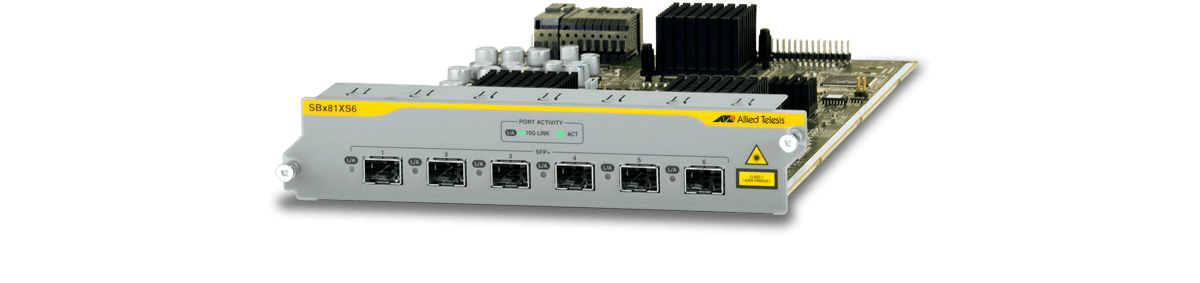

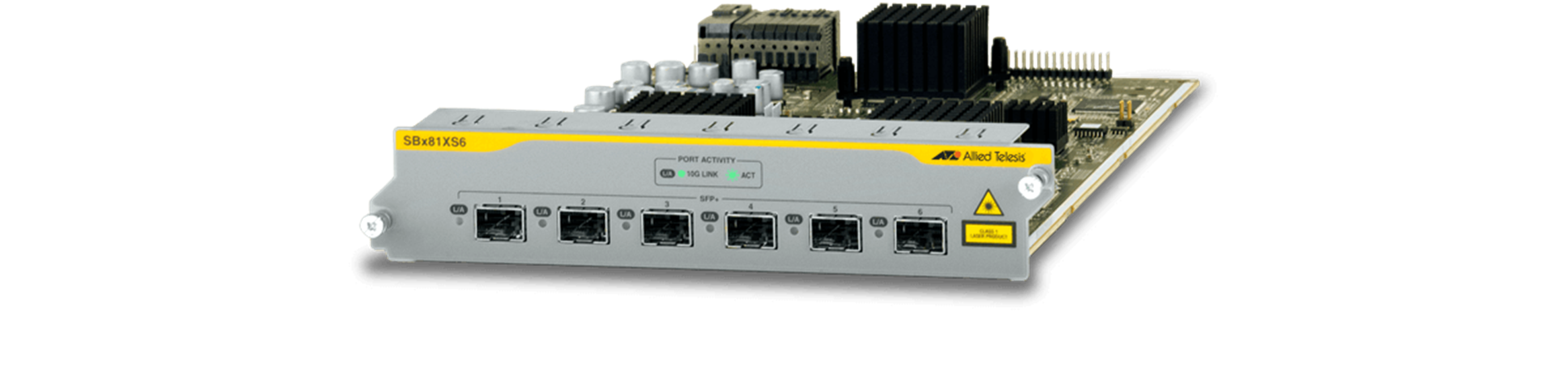

AT-SBx81XS6 |
6-port 10GbE SFP+ Ethernet line card Card AT- SBx81XS6 gồm 6 cổng 10GbE SFP+ |
|

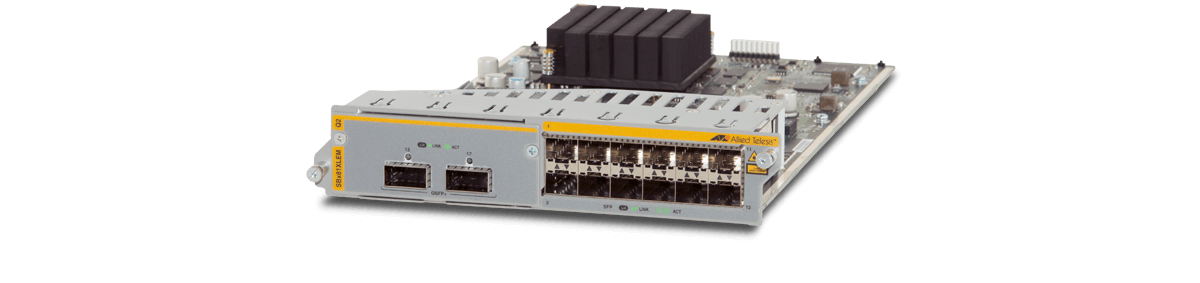

AT-SBx81XLEM |
Modular 40G line card with 12 x 100/1000X SFP Khe cắm mô đun 40G với 12x100/1000X SFP Card AT-SBx81XLEM gồm 1 khe cắm mở rộng và 12 cổng 100/1000X SFP. |
|

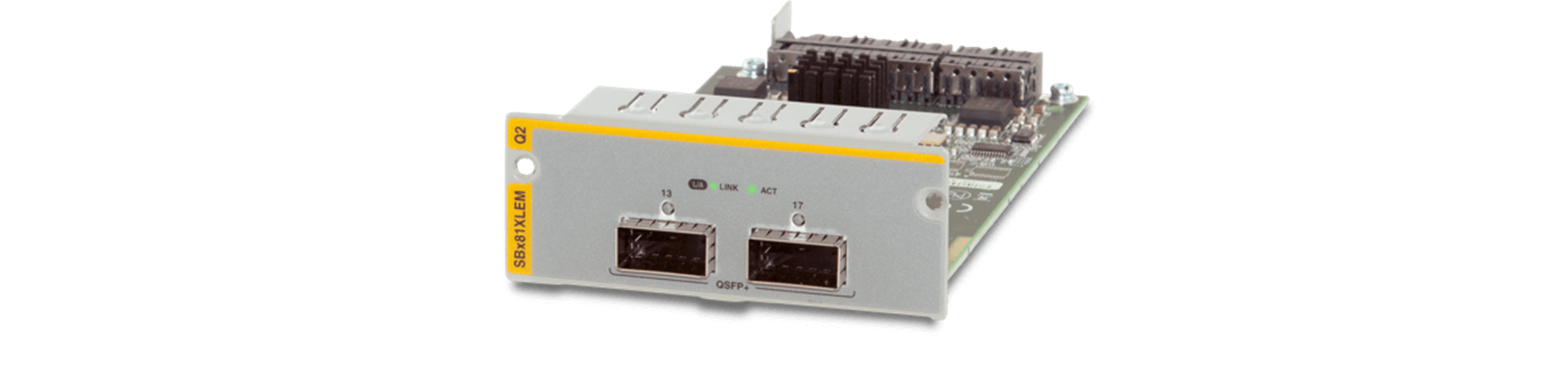

AT-SBx81XLEM/Q2 |
2 x 40G QSFP+ expansion module for SBx81XLEM Mô đun mở rộng 2 cổng 40G QSFP gắn trên AT-SBx81XLEM |
|

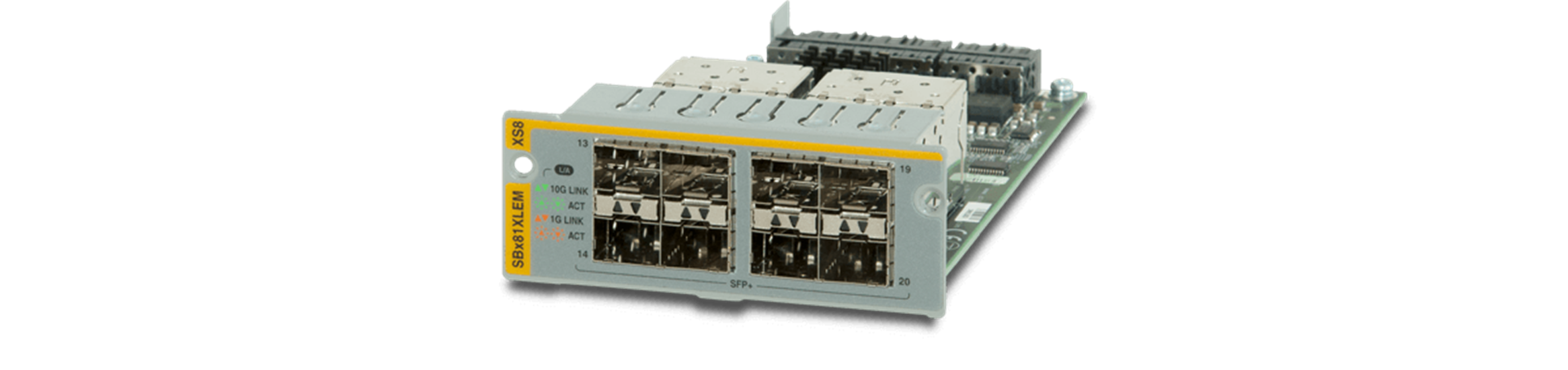

AT-SBx81XLEM/XS8 |
8 x 1/10G SFP+ expansion module for SBx81XLEM mô đun mở rộng 8 cổng 1/10G SFP+ gắn trên SBx81XLEM |
|

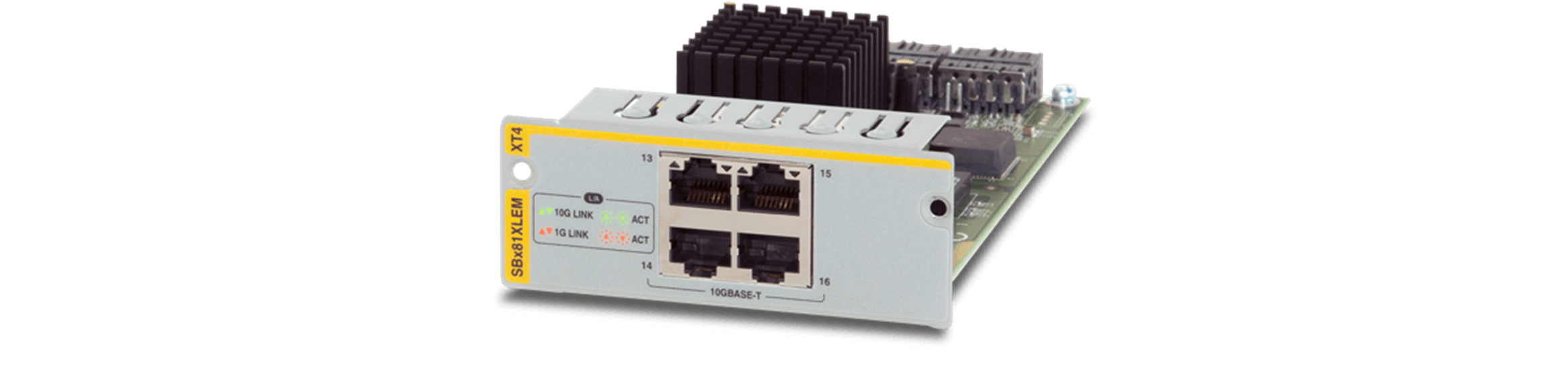

AT-SBx81XLEM/XT4 |
4 x 1/10G RJ45 expansion module for SBx81XLEM Mô đun mở rộng 4 cổng 1/10G RJ45+ gắn trên SBx81XLEM |
|

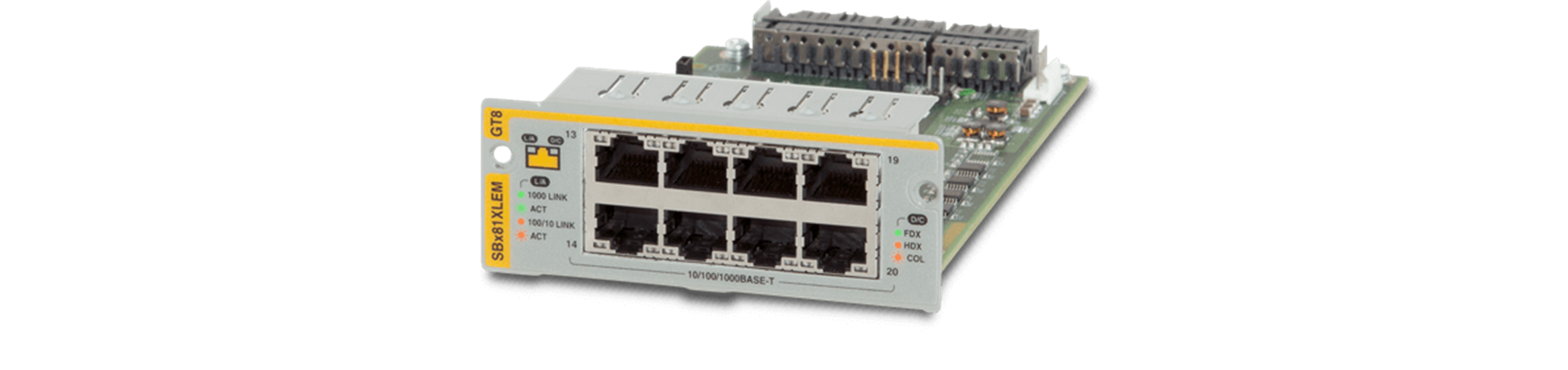

AT-SBx81XLEM/GT8 |
8 x 1G RJ45 expansion module for SBx81XLEM Mô đun mở rộng 8 cổng 1G RJ45 gắn trên SBx81XLEM |
|
AT-SBxPWRSYS2-xx |
1200W AC system power supply AT-SBxPWRSYS2 Bộ nguồn điện 1200W AC |
|
AT-SBxPWRSYS1-80 |
1200W DC system power supply AT-SBxPWRSYS1 Bộ nguồn điện 1200W DC |
|
AT-SBxPWRPOE1-xx |
1200W AC PoE+ power supply AT-SBxPWRPOE1 Bộ nguồn 1200W AC POE+ |
