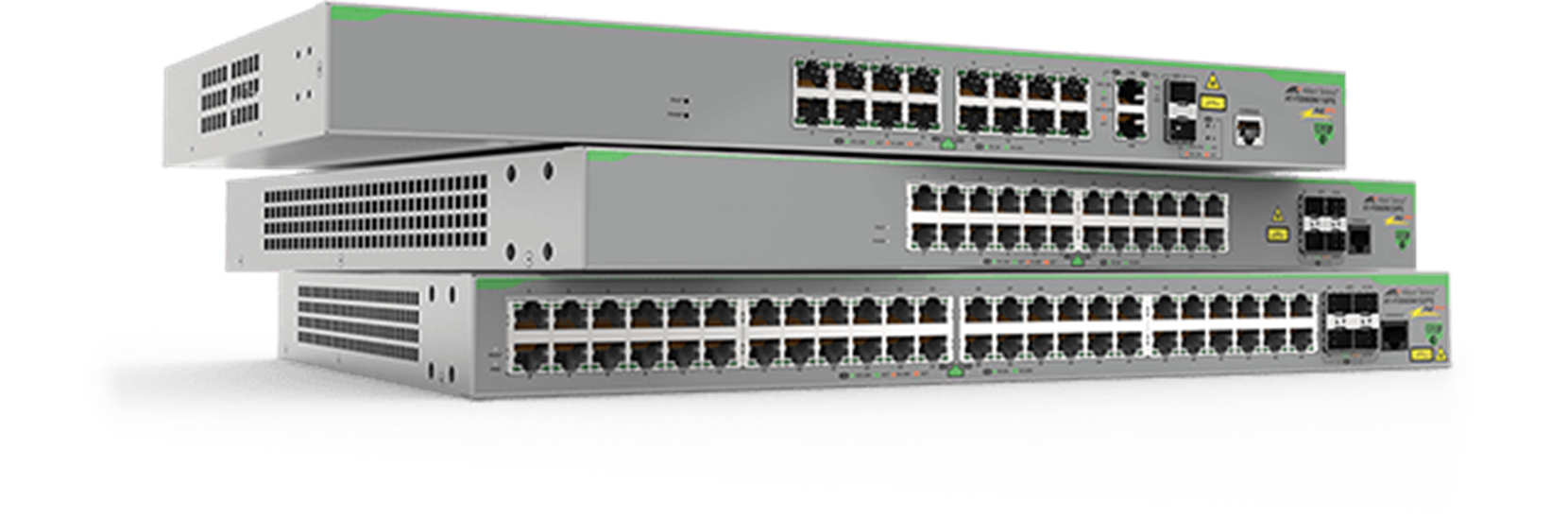

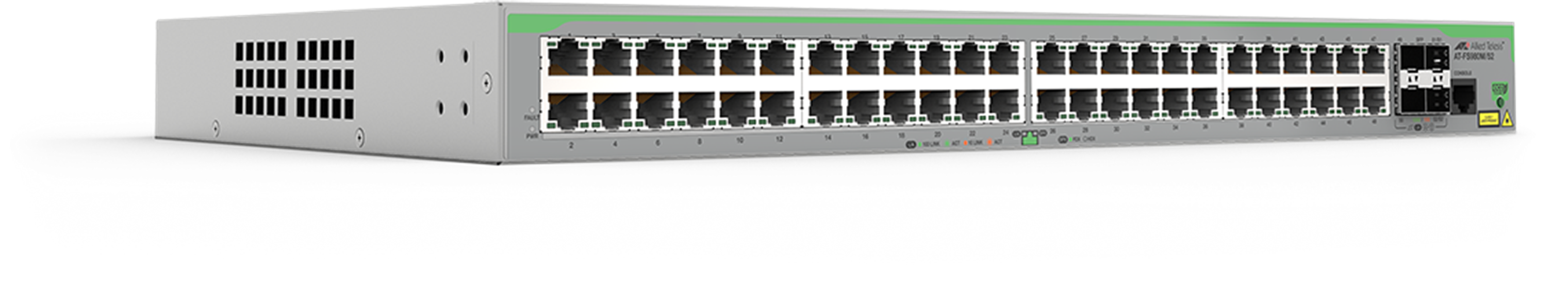

AT-FS980M Series - Layer 2 Fast Ethernet Switch
Liên kết : www.alliedtelesis.com/products/switches/fs980m28
Chủng loại : Layer 2/2+, Layer 3 Basic, POE Switch
Dòng chuyển mạch AT-FS980M là dòng chuyển mạch Fast Ethernet hỗ trợ giao diện dòng lệnh CLI chuẩn cùng giao thức Autonomous Management Framework™ (AMF) network, cho phép triển khai các tính năng tự động sao lưu và khôi phục cấu hình. Với đầy đủ cấu hình từ 8 đến 48 cổng, hỗ trợ POE+ và Voice VLAN, kèm tính năng Stack (VCS) trên các model 24/48 cổng, AT-FS980M có thể ứng dụng trong hầu hết mọi trường hợp đặc biệt cho hệ thống điện nhẹ bao gồm truyền dẫn và cấp nguồn cho hệ thống Camera an ninh, VoIP.
Dòng chuyển mạch AT-FS980M bao gồm các model:

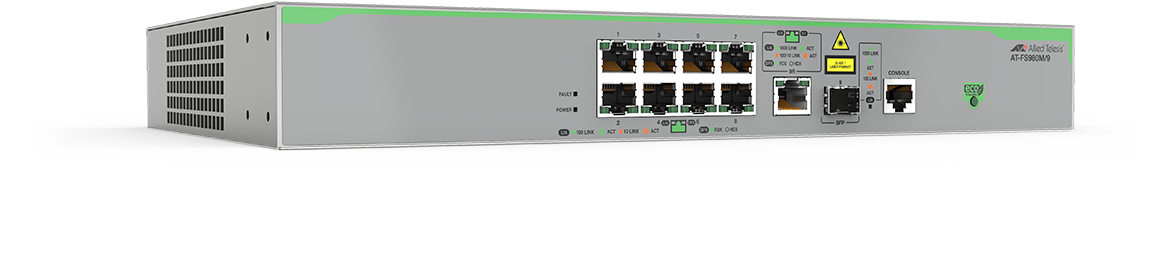

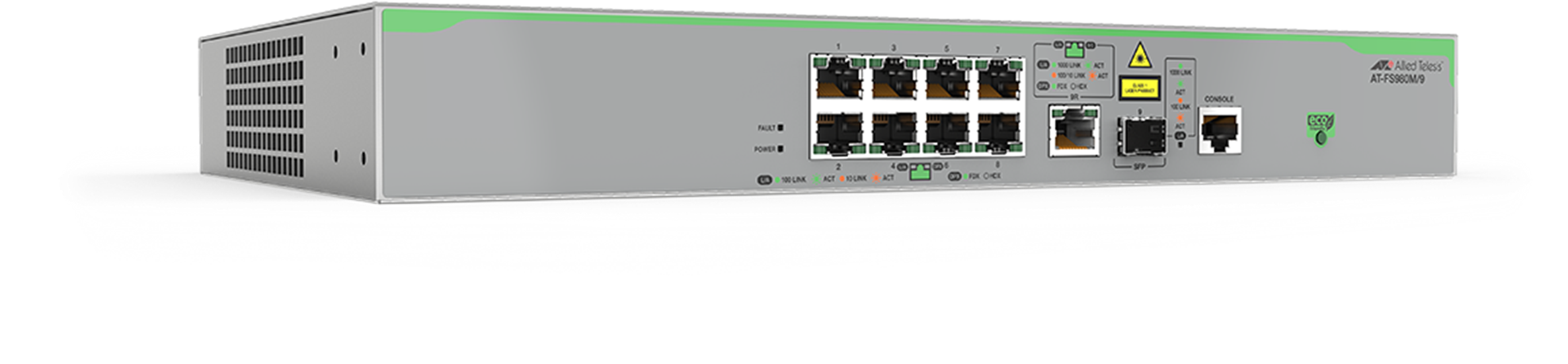

- AT-FS980M/9: Bộ chuyển mạch 8 x 10/100TX, 1 x 10/100/1000TX/SFP Combo

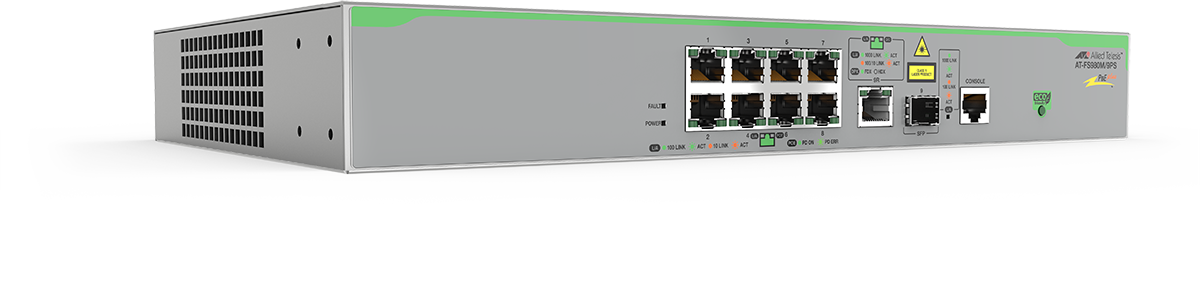

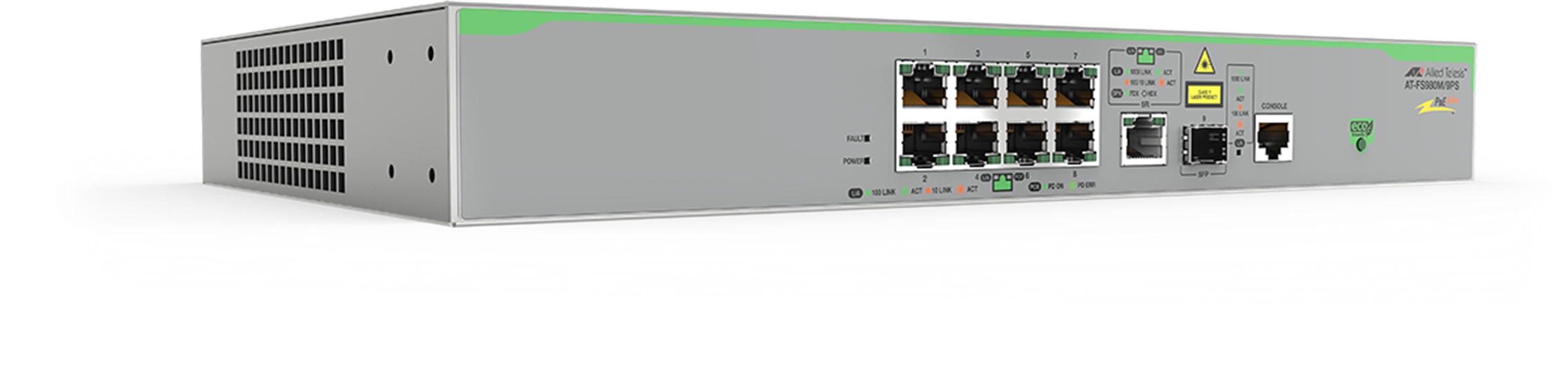

- AT-FS980M/9PS: Bộ chuyển mạch 8 x 10/100TX POE+, 1 x 10/100/1000TX/SFP Combo

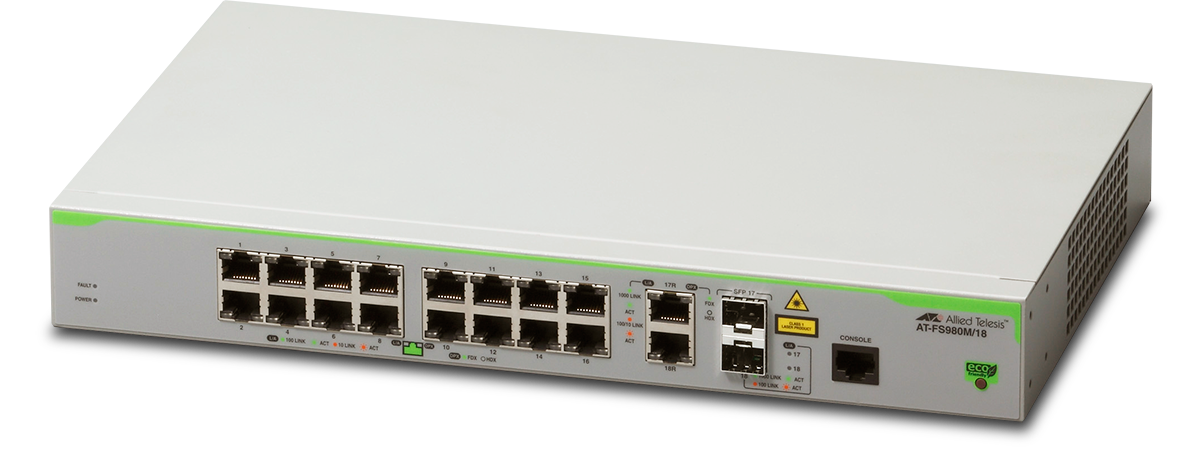

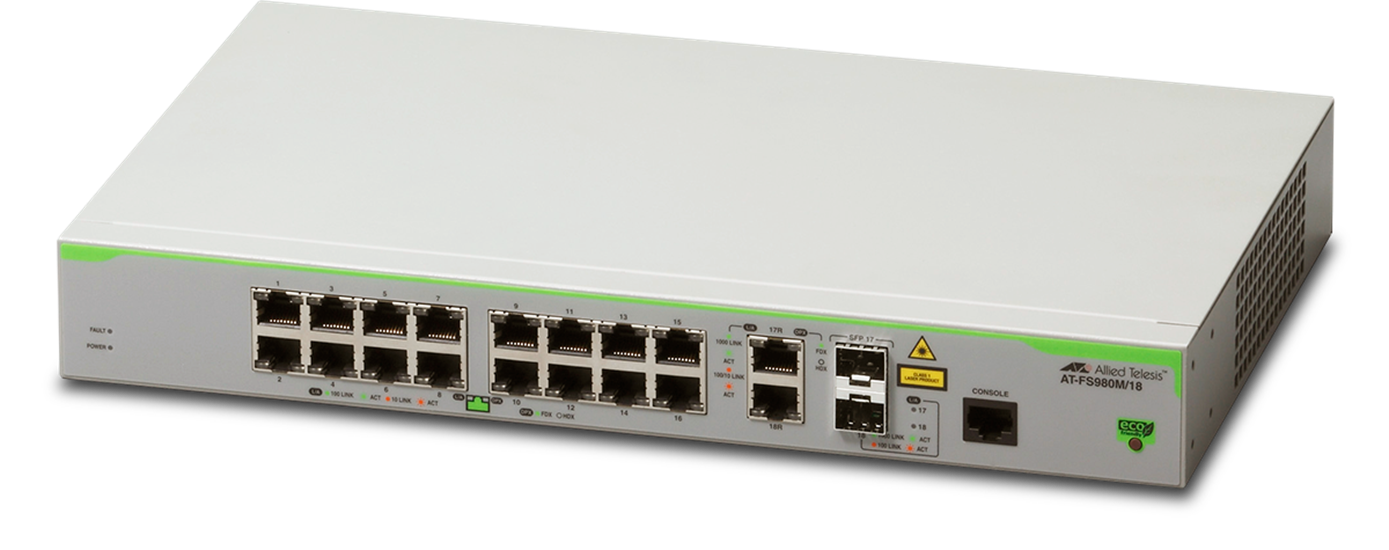

- AT-FS980M/18: Bộ chuyển mạch 16 x 10/100TX, 2 x 10/100/1000TX/SFP Combo

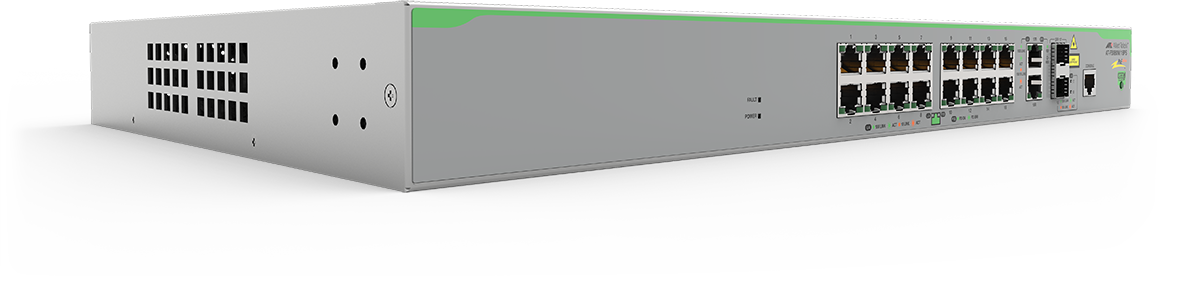

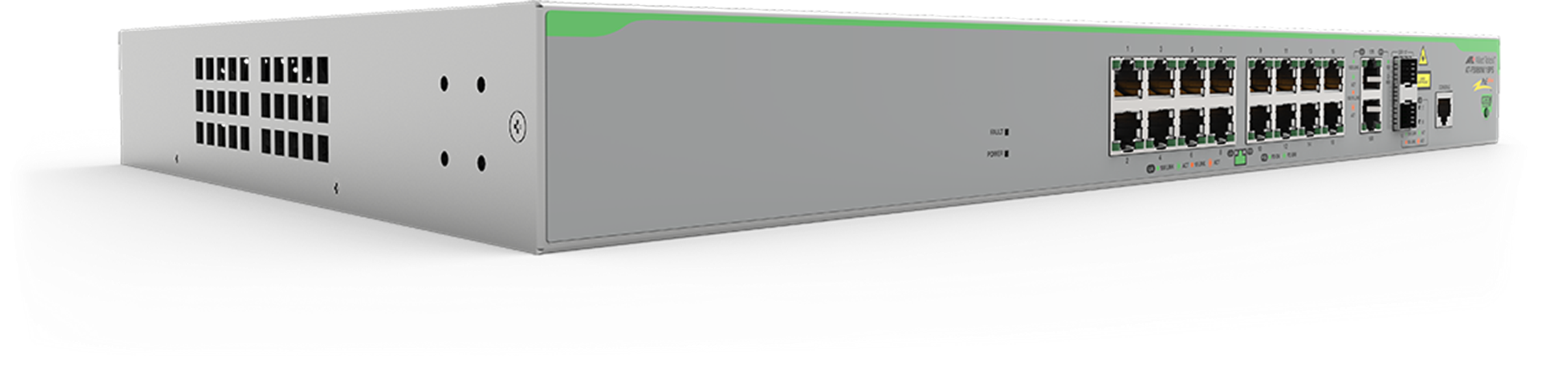

- AT-FS980M/18PS: Bộ chuyển mạch 16 x 10/100TX POE+, 2 x 10/100/1000TX/SFP Combo

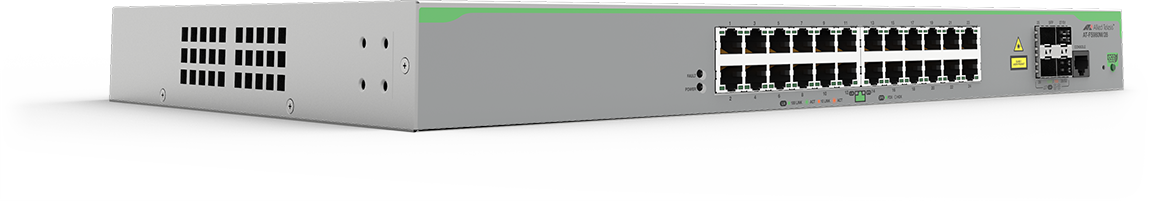

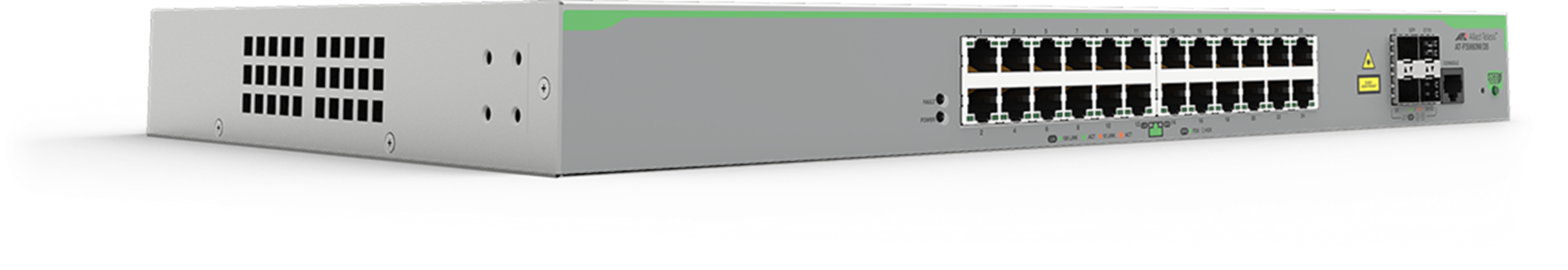

- AT-FS980M/28: Bộ chuyển mạch 24 x 10/100TX, 4 x 1000FX SFP/Stacking

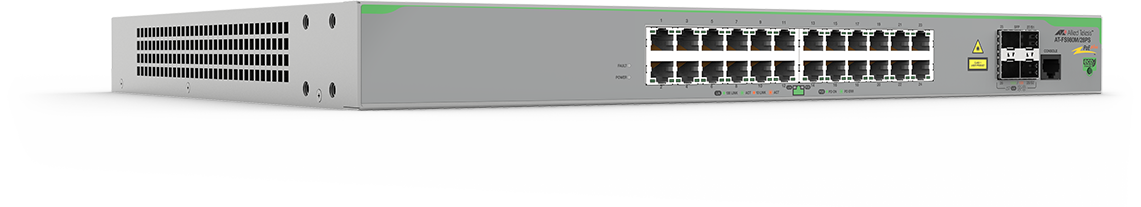

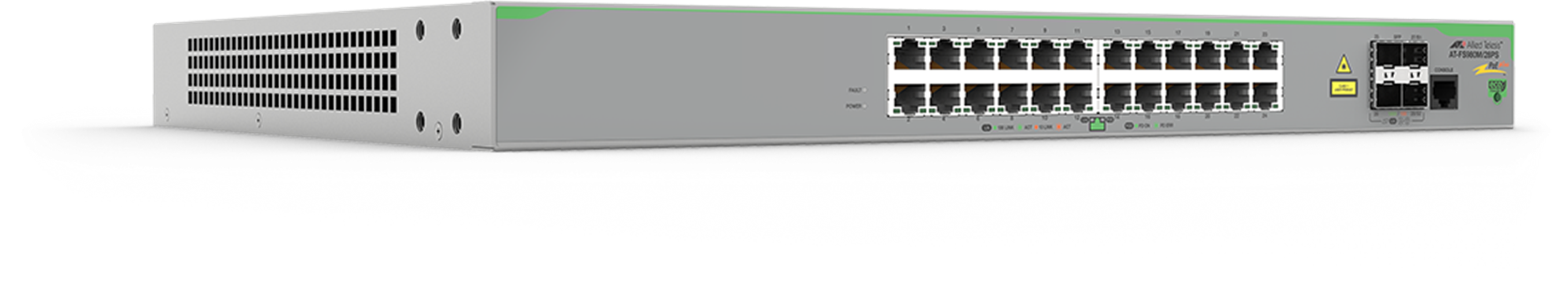

- AT-FS980M/28PS: Bộ chuyển mạch 24 x 10/100TX POE+, 4 x 1000FX SFP/Stacking

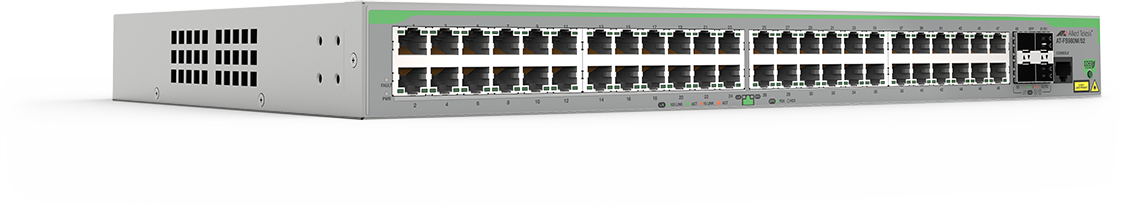

- AT-FS980M/52: Bộ chuyển mạch 48 x 10/100TX, 4 x 1000FX SFP/Stacking

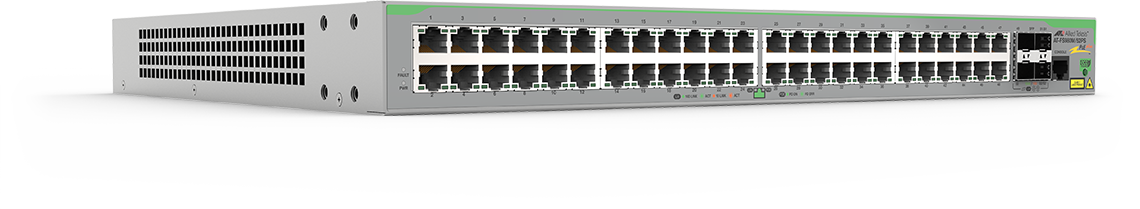

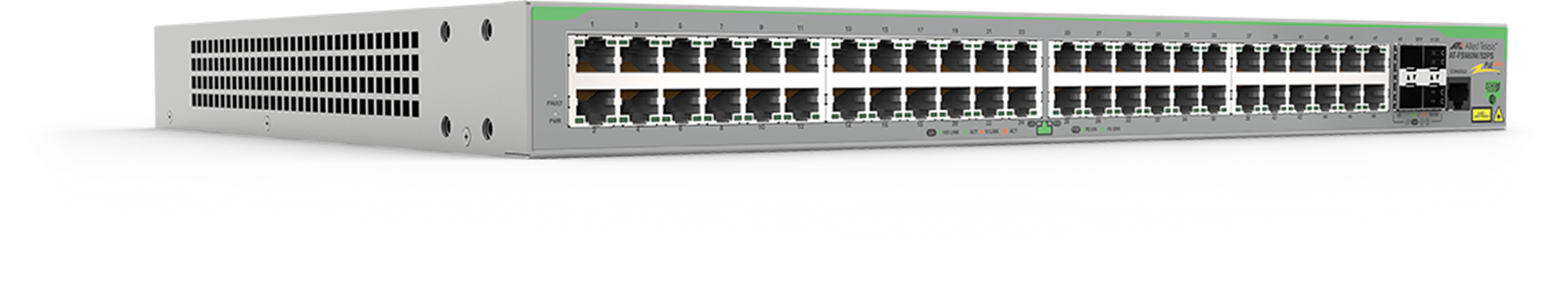

- AT-FS980M/52PS: Bộ chuyển mạch 48 x 10/100TX POE+, 4 x 1000FX SFP/Stacking
Tài liệu cho AT-FS980M Series
Tính năng của AT-FS980M Series
- Hỗ trợ 4 Gbps Stacking bằng cáp DAC bằng giao thức Virtual Chassis Stacking (VCS)
- Hỗ trợ jumbo frame 10K
- MAC Address 16K, RAM 512MB, Flash 128MB
- Hỗ trợ phát hiện kết nối chập chờn (Automatic link flap detection and port shutdown)
- Hỗ trợ UDLD
- Hỗ trợ Optical Digital Diagnostic Monitoring (DDM)
- Hệ điều hành AlliedWare Plus ™ với giao diện CLI chuẩn
- Hỗ trợ giao thức AMF cho tính năng Zero-Touch Management/Backup/Restore
- Hỗ trợ giao thức Ring EPSRing™ 50ms
- VLAN: 4K
- Hỗ trợ Spanning Tree, tương thích PVST+
- Hỗ trợ Dynamic Link failover
- Định tuyến tĩnh lớp 3
- Hỗ trợ QoS vớ 8 hàng đợi ưu tiên, giới hạn băng thông đến 64Kbps
- Hỗ trợ ACL trên L2/3/4
- Xác thực NAC (Web/MAC/802.1x) với Dynamic VLAN, Guest VLAN
- Hỗ trợ BPDU protection, DHCP Snooping, IP source guard và Dynamic ARP
Inspection (DAI), Port Security, Private VLAN - Hỗ trợ 16 Route (RIP and static routing )
- Hỗ trợ cấp nguồn qua mạng (PoE+)
- Nhiệt độ hoạt động: 0°C to 50°C
- Chứng nhận
- EMI : FCC part15 B, EN55022 Class A,
- CISPR22:2006, VCCI Class A, C-Tick, EN 55024
- Safety : UL 60950-1 Ed2, C22.2 NO.60950-1, EN60950-1 Ed2, IEC60950-1 Ed.2, EN60950-1 Ed2.
- Compliance Marks : CE, cULus, TUV
- EU RoHS compliant
- EMI : FCC part15 B, EN55022 Class A,
THÔNG SỐ
| MODEL | Số port 10/100TX | Số port 10/100/1000TX | Số port 100/1000X SFP |
|---|---|---|---|
| AT-FS980M/9 | 8 | 1 combo | 1 combo |
| AT-FS980M/9PS | 8 | 1 combo | 1 combo |
| AT-FS980M/18 | 16 | 2 combo | 2 combo |
| AT-FS980M/18PS | 16 | 2 combo | 2 combo |
| AT-FS980M/28 | 24 | - | 4 |
| AT-FS980M/28PS | 24 | - | 4 |
| AT-FS980M/52 | 48 | - | 4 |
| AT-FS980M/52PS | 48 | - | 4 |
| MODEL | Switch Capacity | Forwarding Rate | Rackmount |
|---|---|---|---|
| AT-FS980M/9 | 3.6 Gbps | 2.68 Mpps | Kèm theo |
| AT-FS980M/9PS | 3.6 Gbps | 2.68 Mpps | Kèm theo |
| AT-FS980M/18 | 7.2 Gbps | 5.36 Mpps | Kèm theo |
| AT-FS980M/18PS | 7.2 Gbps | 5.36 Mpps | Kèm theo |
| AT-FS980M/28 | 12.8 Gbps | 9.52 Mpps | Kèm theo |
| AT-FS980M/28PS | 12.8 Gbps | 9.52 Mpps | Kèm theo |
| AT-FS980M/52 | 17.6 Gbps | 13.09 Mpps | Kèm theo |
| AT-FS980M/52PS | 17.6 Gbps | 13.09 Mpps | Kèm theo |
| MODEL | TỔNG CÔNG SUẤT POE | SỐ PORT POE 7W | SỐ PORT POE 15.4W | SỐ PORT POE+ 30W |
|---|---|---|---|---|
| AT-FS980M/9PS | 150 | 8 | 8 | 4 |
| AT-FS980M/18PS | 250 | 16 | 16 | 8 |
| AT-FS980M/28PS | 375 | 24 | 24 | 12 |
| AT-FS980M/52PS | 375 | 48 | 24 | 12 |
ĐẶT HÀNG
| Model | Mô tả |
|---|---|
|
AT-FS980M/9-xx1 |
8-port 10/100TX switch with 1 Gigabit/SFP combo uplinks and one fixed AC power supply Bộ chuyển mạch AT-FS980M/9-xx1 có 8 cổng 10/100TX với 1 Gigabit/SFP combo uplinks và 1 bộ nguồn AC cố định. |
|
AT-FS980M/9PS-xx1 |
8-port 10/100TX PoE+ switch with 1 Gigabit/SFP combo uplinks and one fixed AC power supply Bộ chuyển mạch AT-FS980M/9PS-xx1 có 8 cổng 10/100TX PoE+ với 1 Gigabit/SFP combo uplinks và 1 bộ nguồn AC cố định. |
|
AT-FS980M/18-xx |
16-port 10/100TX switch with 2 Gigabit/SFP combo uplinks and one fixed AC power supply Bộ chuyển mạch AT-FS980M/18-xx có 16 cổng 10/100TX với 2 Gigabit/SFP combo uplinks và 1 bộ nguồn AC cố định. |
|
AT-FS980M/18PS-xx |
16-port 10/100TX PoE+ switch with 2 Gigabit/SFP combo uplinks and one fixed AC power supply Bộ chuyển mạch AT-FS980M/18PS-xx có 16 cổng 10/100TX PoE+ với 2 Gigabit/SFP combo uplinks và 1 bộ nguồn AC cố định. |
|
AT-FS980M/28-xx |
24-port 10/100TX switch with 4 SFP uplinks and one fixed AC power supply Bộ chuyển đổi AT-FS980M/28-xx có 24 cổng 10/100TX với 4 SFP uplinks và 1 bộ nguồn AC cố định. |
|
AT-FS980M/28PS-xx |
24-port 10/100TX PoE+ switch with 4 SFP uplinks and one fixed AC power supply Bộ chuyển mạch AT-FS980M/28PS-xx có 24 cổng 10/100TX PoE+ với 4 SFP uplinks và 1 bộ nguồn AC cố định. |
|
AT-FS980M/52-xx |
48-port 10/100TX switch with 4 SFP uplinks and one fixed AC power supply Bộ chuyển mạch AT-FS980M/52-xx có 48 cổng 10/100TX với 4 SFP iplinks và 1 bộ nguồn AC cố định. |
|
AT-FS980M/52PS-xx |
48-port 10/100TX PoE+ switch with 4 SFP uplinks and one fixed AC power supply Bộ chuyển mạch AT-FS980M/52PS-xx có 48 cổng 10/100TX PoE+ với 4 SFP uplinks và 1 bộ nguồn AC cố định. |
